产品中心 >> 相控阵检测 >> OmniScan SX

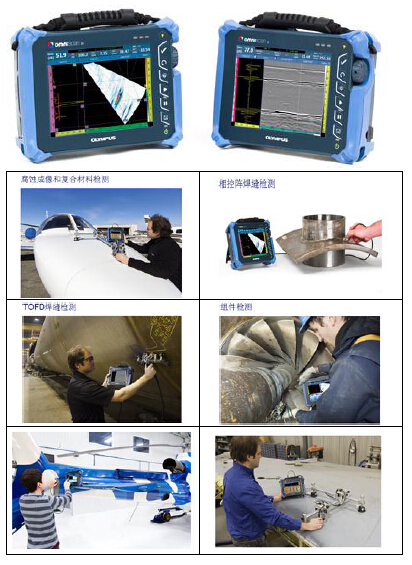

  • 简介:Olympus不无自豪地为广大用户推出了最新研制的OmniScan SX,这是一款积累了20多年探索相控阵技术的经验,体现了OmniScan精华的探伤仪。为了更加方便地使用仪器,OmniScan SX在其8.4英寸触摸屏上使用了合理简化的新型软件界面。OmniScan SX是一款单组无模块仪器,针对检测要求较低的应用,这款仪器操作极为方便,性价比极高。
  • 详细:
    技术参数:
    1.1设备接口:1个相控阵 PA接口  2个UT LEMO 00接口
    1.2聚焦法则数量:256个
    1.3孔径 16个晶片 晶片数量 64个晶片
    1.4脉冲发生器与接收器
    脉冲发生器
    PA通道电压:40V、80V、115V
    UT通道电压:95V、175V、340V
    脉冲宽度
    PA通道:30ns ~ 500ns范内可调,分辨率为2.5ns。
    UT通道:30ns ~ 1000ns范围围内可调,分辨率为2.5 ns。
    脉冲形状(PA通道,UT通道):负方波
    输出阻抗
    PA通道:< 30Ω
    UT通道:< 35Ω
    脉冲接收器
    增益
    PA通道:0dB~80dB,最大输入信号为550mVp-p(满屏高)
    UT通道:0dB~120dB,最大输入信号为34.5Vp-p(满屏高)
    输入阻抗
    PA通道:60Ω
    UT通道:脉冲回波模式:60Ω
    脉冲发送接收模式:50Ω
    系统带宽
    PA通道:0.6 MHz ~ 18 MHz(–3dB)
    UT通道:0.25 MHz ~ 28 MHz(–3dB)
    1.5声束形成
    扫查类型:扇形和线性
    组数量:1个
    1.6数据采集
    数字化频率
    PA通道:每5/4通道使用了一个插值后,为400MHZ(12比特)
    UT通道:在每4个通道使用了一个插值后,为400MHz(12比特)
    最大脉冲速率(PA通道,UT通道):  高达6kHz(C扫描)
    1.7数据处理
    数据点数(PA通道,UT通道):最多8192个
    实时平均
    PA通道:2、4、8、16
    UT通道:2、4、8、16、32、64
    检波(PA通道,UT通道):射频、全波、正半波和负半波
    滤波
    PA通道:3个低通、3个带通、5个高通滤波器
    UT通道:3个低通、6个带通、3个高通滤波器(TOFD配置下为8个低通滤波器)
    视频滤波(PA通道,UT通道):平滑(根据探头频率范围调节)

    1.8数据显示
    A扫描刷新率:实时60 Hz
    1.9数据同步
    根据内部时钟:1 Hz~6kHz
    根据编码器:双轴;1步~65536步
    2.0可编程的时间校正增益(TCG)
    点数 16个:每个聚焦法则有一条TCG曲线。
    最大斜率:40dB/10 ns
    2.1报警
    报警数量:3个
    条件:闸门的任意逻辑组合
    2.2 数据文件容量:300MB,外置SD卡:16G
    2.3 I/O端口
    USB端口:2个
    音频报警:有
    视频输出:视频输出(SVGA)
    2.4 输入/输出线缆
    编码器:双轴编码器线(正交、向上、向下或时钟/方向)
    数字输入:4个数字TTL输入,5V
    数字输出:4个数字TTL输出,5V,15mA
    采集开启/关闭装置:远程采集启动TTL,5V
    电源输出线:5V,500mA电源输出线(带短路保护)
    步速输入:5V TTL步速输入
    2.5 显示
    显示屏尺寸:22.3cm(8.4英寸)(对角线)
    分辨率:800像素 x 600像素
    亮度:600 cd/m2
    观察角度:水平:-80°~ 80° 垂直: –60°~ 80°
    颜色数量:1千6百万
    类型:薄膜晶体管液晶显示屏(TFT LCD)
    2.6 电源
    电池类型:智能锂离子电池
    电池数量:1节
    电池供电时间:正常操作条件下,最少6小时
    2.7 环境指标
    工作温度范围:-10C ~ 45C
    存储温度范围:–20C ~60C,带电池–20C~70C,不带电池
    相对湿度:45 C无冷凝的条件下,最大70 % RH。
    侵入保护评级:设计符合IP66评级
    防撞击评级:通过MIL-STD-810G 516.6的坠落测试
    2.8 整机尺寸重量
    外形尺寸:267mmx208mmx94mm
    重量:3.4KG含电池
