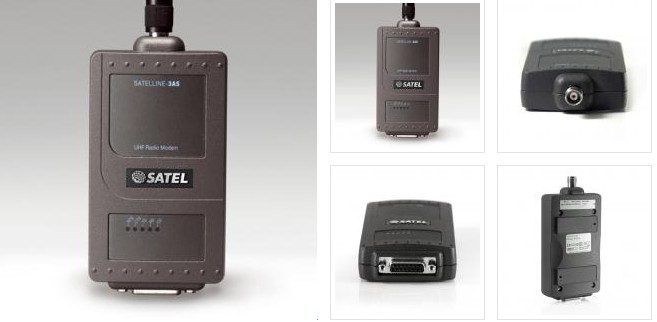

产品中心 >> UHF频段数传电台 >> SATELLINE-3AS(d)
  • 简介:特高频(UHF)1W电台(330...470 MHz)
  • 详细:

    随着数据传输通信网络的数据量呈现出不断增长趋势与通信系统的规模不断加大。 SATEL公司带来具有信息路由功能的SATELLINE-3AS(d)无线调制解调器为适应这些市场需求。信息路由是在SATELLINE - 3AS(d)调制解调器,它可以更容易的建立一个大型的无线电调制解调器网络功能。通讯是完全透明的,这使得信息路由直接与大多数用户协议兼容。

    只需一个频道,即使有再多的基站和中继站,都可以覆盖。网络中的任何无线电调制解调器可以作为中继站,维护费用低。该SATELLINE - 3AS(d)调制解调器也可作为“双带”的版本。调制解调器的无线电收发器提供的一种选择两个2兆赫频段,在以15 MHz的最高与最低频率的调整。无线电调制解调器可以重新编程,运行在这两个频段内的任何通道。

    技术规格

    SATELLINE-3AS(d)技术支持
    Frequency Range330...470 MHz徐工您好!有什么可以帮助您的吗?
    Tuning Range+/- 2 MHz from central frequency销售人员
    Channel Spacing12.5 kHz / 20 kHz / 25 kHz销售1您好!有什么可以帮助您的吗?
    Number of Channels160 / 100 / 80 (or 2 x160 / 100 / 80) *Note1销售2您好!有什么可以帮助您的吗?
    Frequency stability< ± 1.5 kHz销售3您好!有什么可以帮助您的吗?
    Type of EmissionF1D销售4您好!有什么可以帮助您的吗?
    Communication ModeHalf-Duplex售后
    售后1 您好!有什么可以帮助您的吗?
    售后2您好!有什么可以帮助您的吗?

    发射

    Carrier Power 10 mW...1 W / 50 ohm
    Carrien Power Stability+ 2 dB / - 3 dB
    Adjacent Channel Poweraccording to EN 300 220-1 / EN 300 113-1
    Spurious Radiationaccording to EN 300 220-1 / EN 300 113-1

    接收

    Sensitivity< -115 dBm (BER < 10 E-3) *Note2
    Co-channel Rejection> -12 dB
    Adjacent Channel Selectivity> 60 dB @ 12.5 and 20 kHz /> 70 dB @ 25 kHz
    Intermodulation Attenuation> 65 dB
    Spurious Radiation< 2 nW

    数据调制解调器

    Interface levelRS-232, RS-485 or RS-422
    InterfaceOne port for data and one for NMS
    Interface Connector D15, female
    Data speed of RS interface 1200 - 38400 bps
    Data speed of radio interface 19200 bps @ 25 kHz, 9600 bps @ 12.5 / 20 kHz
    Data formatAsynchronous RS-232, RS-422, RS-485

    常规

    Operating Voltage+ 9 ...+ 30 Vdc
    Power consumption (average)

    1.1 W typical (Receive)
    5 W typical (Transmit)
    0.05 W typical (when DTR is “0”)


    Temperature range - Operating25 °C...+55 °C (tests acc. to ETSI standards)
    -40 °C ...+75 °C (absolute minimum / maximum)
    -40 °C … +85 °C
    Antenna ConnectorTNC, 50 ohm, female
    ConstructionAluminium Enclosure
    Size H x W x D137 x 67 x 29 mm
    Installation plate130 x 63 x 1 mm
    Weight260 g
