产品中心 >> UHF频段数传电台 >> SATELLINE-EASy
  • 简介:特高频(UHF)1W电台(403…470 MHz)
  • 详细:

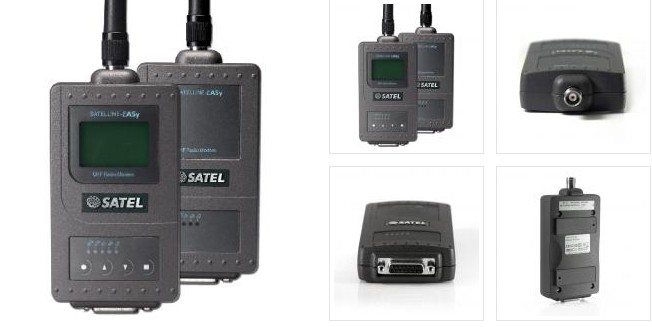

    SATELLINE-εASy 配备了所有必要的功能,例如 70 MHz调频范围(403...473 MHz)在一个硬件里,信道间隔可选和低功耗可选电压范围+3─+9Vcd或+6─+30 Vdc两者选择其一。

    可以用一个由 SATEL公司提供的终端程序或配置管理器来配置数传电台。 SATELLINE-EASy 兼容于被广泛使用的 SATELLINE-3AS系列产品,同时也兼容SATEL 辅助设备,例如 SATEL-LINK 产品。

    SATELLINE-EASy 可配置LCD显示屏和按钮,便于设置数传电台。可用的操作电压经常影响系统选择何种组件。设计SATELLINE-EASy 时已经考虑到这点,它有两个操作电压水平作为订购时可选项:

    选项 1: +3 ┈┈ +9 Vdc

    选项 2: +6 ┈┈ +30 Vdc.

    EASy为了向用户提供更灵活的 设备,产品兼容被广泛使 用的SATELLINE-3AS数传电台系列产品。为了向客户提供简化的售后,频道间隔12.5、20和25 kHz 可通过软件进行选择。由于有了良好的接收灵敏度, 1W输出功率使远距离传输成为可能。SATELLINE-EASy拥有70 MHz宽调频范围,让用户可以在403┈┈473 MHz之间选择操作频率。

    技术规格


    SATELLINE-EASy 技术支持
    Frequency Range403 ... 473 MHz徐工您好!有什么可以帮助您的吗?
    Tuning Range70 MHz销售人员
    Channel Spacing12.5 kHz / 20 kHz / 25 kHz(可选)销售1您好!有什么可以帮助您的吗?
    Frequency Stability<1 kHz销售2您好!有什么可以帮助您的吗?
    Type Of EmissionF1D销售3您好!有什么可以帮助您的吗?
    Communication Mode Half-Duplex销售4您好!有什么可以帮助您的吗?
    Spurious Emission< -100 dBm (RX)
    < -80 dBm on 3rd harmonics @
    1215 - 1240 MHz (TX)
    售后
    Modulation4FSK , GMSK售后1您好!有什么可以帮助您的吗?
      售后2您好!有什么可以帮助您的吗?

    发射

    Carrier Power100, 200, 500, 1000 mW
    Carrien Power Stability<± 1.5 dB
    Adjacent Channel PowerAcc.to EN 300 113 / CRF47 part 90

    接收

    Sensitivity BER < 10E-3
    (FEC ON)
    -114 dBm @ 12.5 kHz
    -111 dBm @ 25 kHz
    Adjacent Channel Selectivity
    (FEC ON)
    Selectivity at ±50 kHz
    > 47 dB @ 12.5 kHz
    > 52 dB @ 25 kHz
    > 67 dB @ 12.5 / 25 kHz
    Blocking (FEC ON)> 86 dB
    Intermodulation Attenuation> 60 dB

    数据调制解调器

    Electrical InterfacePort1 fixed: RS-232
    Port2 options: LVTTL, TTL or
    RS-232 / 422
    (Port2 RS-232 / 422 selectable)
    RS-485 by external wiring
    Interface ConnectorD15, female
    Data Speed of Serial Interface300 - 38400 bps
    Data Speed of Radio Interface19200 bps (25 kHz channel)
    9600 bps (12.5 / 20 kHz)
    Data FormatAsynchronous data

    常规

    Operating VoltageOption 1: +3 ... +9 Vdc
    Option 2: +6 ... +30 Vdc
    Power Consumption, Typical
    Save Modes
    1.2 W (Receive)
    7 W (Transmit)
    Sleep: 0.24 W / DTR: 5 mW
    Temperature Range-25 °C ... +55 °C
    (complies with the standards)
    -30 °C ... +65 °C functional
    -40 °C ... +80 °C storage
    Antenna ConnectorTNC, 50 ohm, female
    ConstructionAluminium housing
    Size H x W x D mm / Weight 137 x 67 x 29 mm / 250 g
